LKDN户内滤波电抗器6KV/10KV/35KV

用途
    滤波电抗器与并联电容器组串联使用,组成谐振回路,滤除指定的高次谐波。

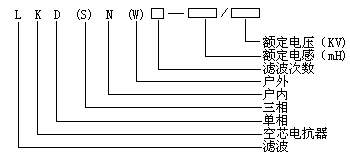

型号意义

结构与特性
    户内滤波电抗器采用单相饼式绕组。户外滤波电抗器采用桶式绕组。户内(外)滤波电抗器具有
①电感量可连续可调±5%,有良好的调谐性能。
②品质因素可连续可调,从而可取消滤波器中常用的串(并)联电阻器,因此能节约投资,降低基波损耗,降低室内温升,有利于多组滤波器并联运行。
③动稳定电流可达25倍额定电流。
④热稳定电流可达8倍额定电流(2秒)。
⑤温升:线圈<75度(电组法)。
使用条件
①环境温度:-40℃~+40℃或-25℃~+45℃。
②相对湿度:户内电抗器在+40℃时相对湿度小于50%,+20℃时可达90%;户外电抗器无限制。
③海拔高度不****1000m。
④安装处空气中无有害气体、蒸汽及导电性或爆炸性尘埃。
⑤安装处无强烈振动,摇摆或冲击。
若使用条件有特殊可在订货时提出。
安装注意
①电抗器之间的互感会影响电感量而引起滤波器失谐。故相互之间应保持一定距离
②电抗器周围及上下有影响区域内,不得有铁磁体和封闭金属网环。
③电抗器基础上宜留有底脚螺丝二次浇灌孔或环,待电抗器就位后再固定底脚螺丝
订货须知
    订货时应确定和提供下述资料:
①型号及台数
②额定参数
③进出线夹角
④使用条件及有无特殊要求
